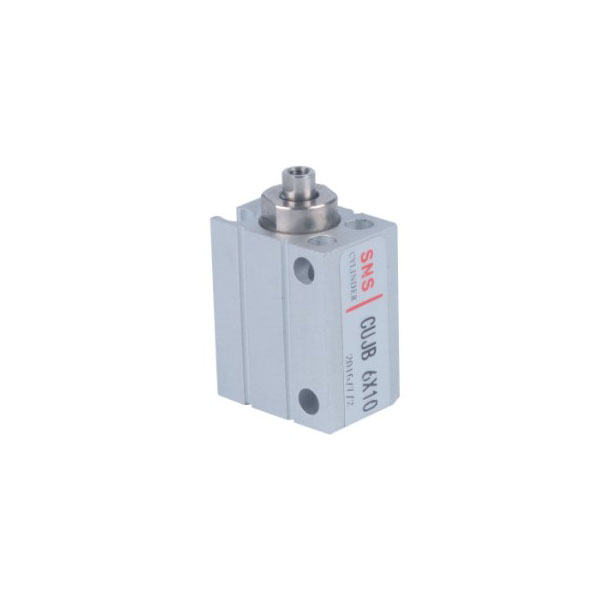

SNS CUJ Serisi alüminyum alaşımlı çift/tek etkili küçük serbest montaj tipi pnömatik standart hava silindiri
Sembol
Sipariş Kodu
Teknik özellik
| Delik boyutu (mm) | 4 | 6 | 8 | 10 | |
| Sıvı | Hava | ||||
| Eylem | Çift etkili / Tek etkili (Bahar dönüşü) | ||||
| Basınç geçirmez | 1.05MPa(0.7kgf/cm²) | ||||
| Maksimum Çalışma Basıncı | 0.7MPa(7.1kgf/cm²) | ||||
| Min.Çalışma Basıncı MPa(kfg/cm²) | Çift Eylem | 0.15(1.5) | 0.1(1.0) | ||
| Tek eylem | 0,35(3,5) | 0,3(3.1) | 0,2(2.1) | ||
| Ortam ve Akışkan Sıcaklığı | -10~+60℃ | ||||
| Tampon | No | ||||
| Strok Toleransı | +0,5 0 | ||||
| Yağlama | Gerek yok | ||||
| Kurulum | Özgürlük (çok yönlü kurulum) | ||||
| Bağlantı Noktası Boyutu Rc(PT) | M3X0.5 | ||||
Boyut
| modeli | manyetik olmadan | manyetik ile | D | E | F | G | H | J | K | KK | M | N | P | Q | W | W1 | ||||
| A | B | C | A1 | Bl | C1 | |||||||||||||||
| C□UJB6 | 6.5 | 13 | 19 | 11.5 | 18 | 24 | 4 | 9 | 13 | 10 | 5 | 7 | M2.5X0.45 | M3X0.5 | 19 | 5.5 | 6.5 | 12.5 | 8 | 3.5 |
| C□UJB8 | 6.5 | 13 | 19 | 11.5 | 18 | 24 | 5 | 11 | 13 | 11 | 6 | 8 | M3X0.5 | M4X0.7 | 21 | 7 | 8.5 | 14.5 | 10 | 4.5 |
| C□UJB10 | 6.5 | 13 | 19 | 11.5 | 18 | 24 | 6 | 12 | 13,5 | 11.5 | 6 | 8.5 | M3X0.5 | M5X0.8 | 22 | 9 | 10.5 | 16.5 | 11 | 5 |
